Familia NUEVO ARED 108/810

Armario monobloque

Armario monobloque (base y puerta) fabricado en poliéster reforzado con fibra de vidrio (SMC) color gris RAL 7035. Diseñado para ser utilizado en aplicaciones fotovoltaicas, montaje de cuadros de distribución, control y medida, cuadros de obra y aplicaciones industriales.

Formatos de instalación

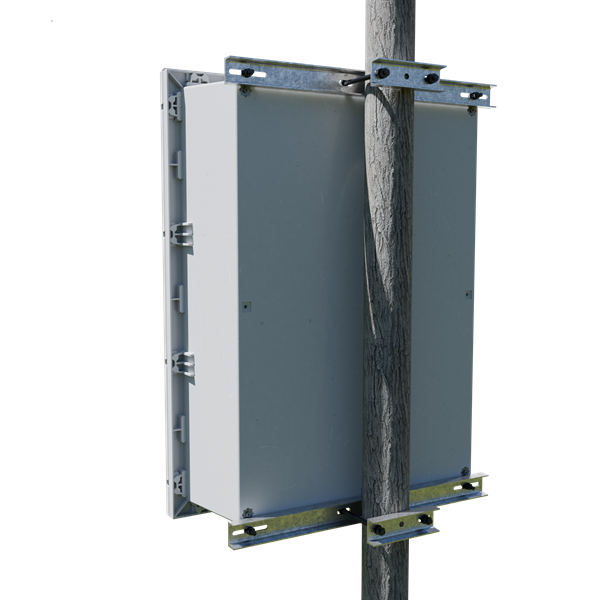

Armario en formato horizontal o vertical para instalación interior o exterior mediante fijación a pared o poste. Incorpora un sistema de tejadillo en la puerta para evitar que el agua penetre en las uniones de la envolvente y deteriore la junta de aislamiento.

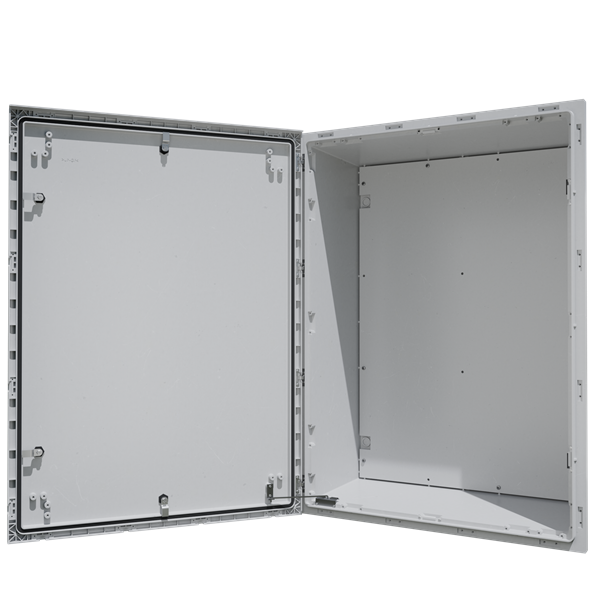

Bisagras de ZAMAK

4 Bisagras de ZAMAK que permiten la apertura de la puerta a 180º y hacen que sea fácilmente desmontable.

Sistemas de cierre

4 puntos de cierre, de cuarto de vuelta con inserto de doble barra de 3mm (otras opciones bajo demanda), de la puerta sobre la base.

Accesorios

Varios accesorios de montaje y fijación (ver página de referencias para ver los accesorios de la gama).

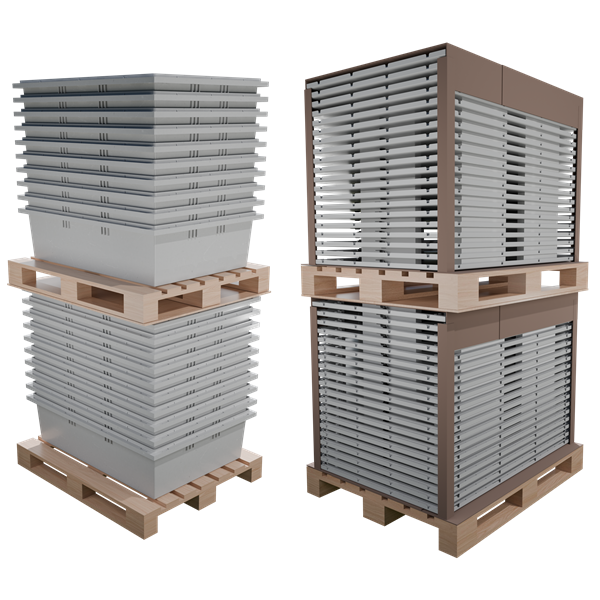

Formato de suministro

Se suministran por separado bases y tapas con todos sus componentes montados.
Las bases son apilables para optimizar el coste de transporte y almacenaje.

Armario Código
ARED-108 AC50108
ARED-810 AC50810
Accesorio Código
Placa de montaje SP10800
Tornillería para la placa de montaje SE15073
Dispositivos de fijación a pared SE15178
Dispositivo retenedor de puerta SE15042
Dispositivo candado SE15002
Ficha técnica ES EN FR DE
Ficha técnica ARED 108 PDF PDF PDF PDF
Ficha técnica ARED 810 PDF PDF PDF PDF
Ficha técnica dispositivo candado PDF PDF PDF PDF
Ficha técnica dispositivo retenedor PDF PDF PDF PDF
Ficha técnica placa de montaje PDF PDF PDF PDF
Ficha técnica pletinas de fijación PDF PDF PDF PDF
Ficha técnica tornillería PDF PDF PDF PDF
Certificado CE ES EN FR DE
Certificado CE ARED 108-810 PDF PDF PDF PDF
Instrucción de montaje ES EN FR DE
Instrucción de montaje general PDF PDF PDF PDF
Instrucción dispositivo candado PDF PDF PDF PDF
Instrucción dispositivo retenedor PDF PDF PDF PDF
